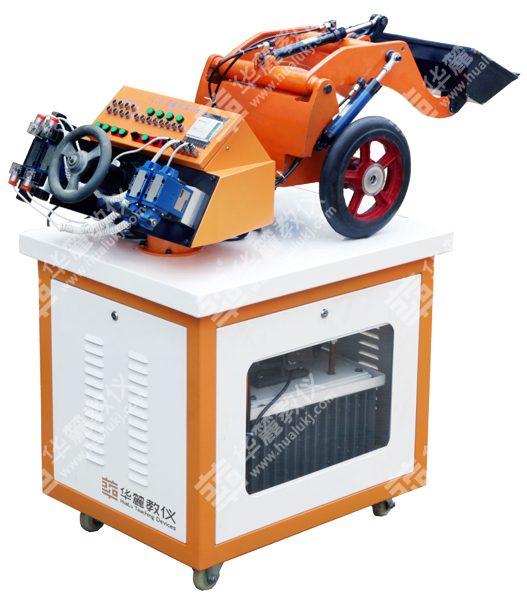

液壓裝載機是工程機械中的主要設備，它廣泛應用于工程建筑，施工筑路，水力工程，國防工程等土石方施工及礦山裝載作業。HLZZ-A裝載機械綜合實訓臺具有機體積小、重量輕、操作方便、綜合適用性強等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力而研制的、國內獨家生產的一種新型綜合實驗臺設備。
主要技術特點：
1．實驗臺采用冷軋鋼板制作，臺式結構，控制操作于一體。
2．電氣操作控制為下置式，液壓站放置于工作臺主柜內。整體結構緊湊協調，美觀大方，牢固性強，可供4-6人實驗。
3．裝載機實驗時啟動液壓系統根據實驗要求模擬操作機械進行工作。
4．裝載機械是按照實物的結構與縮小比例制作而成，能夠真實地體現機械的實際工況，使學生在實踐中了解機械的各部件結構及工作原理。
5．實驗控制可采用手動控制和電氣控制以及PLC自動控制三種。
6. 轉向所用的方向閥是采用實物，完全仿真、轉動方向盤有駕駛感受。
7. 實驗部件采用耐壓膠管，壓力可達7Mpa。
8. 帶三相漏電保護，輸出電壓380v/220v，對地漏電電流超過30Ma即切斷電源，電器控制采用直流24v，有過壓保護，防止誤超做損壞設備。
實驗項目內容：
1、液壓傳動及元部件結構及工作原理觀摩，拆裝實驗。
2、液壓挖掘機械手動操作控制實驗。
3、液壓挖掘機械電氣控制操作控制實驗。
4、PLC自動控制操作實驗。
A 裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升。
B 卸料作業，鏟斗卸物，動臂下降。
C 轉向作業，方向盤左右轉動，前輪左右轉動±工25度。
5、PLC可編程控制器編程訓練。
A．PLC指令編程，梯形圖編程學習實驗。
B．PLC編程軟件的學習與應用。
C．PLC與計算機通訊及在線調試。
D．PLC在液壓傳動控制中的應用及控制方案的優化實驗。
以上實驗項目由每個學校根據自己的教學內容由自己按實際情況編排，使學生更進一步的了解機電液氣在工程機械中的應用。
主要配置及技術參數：
1．電機型號：M3P4H523 功率：1.5KW 轉速： 1420r/min
2．油泵型號：VAI-15F-A3 額定壓力:7 Mpa 額定流量:8ml/r
3．工作電源：380v/220v 50Hz 額定功率：1.8KW 帶漏電保護。
4．外形尺寸：1550X650X1800
5．實訓臺重量：125Kg
