歡迎光臨華麓教儀官網!
您當前的位置是:首頁網站  >  產品中心 > 液壓氣動系列

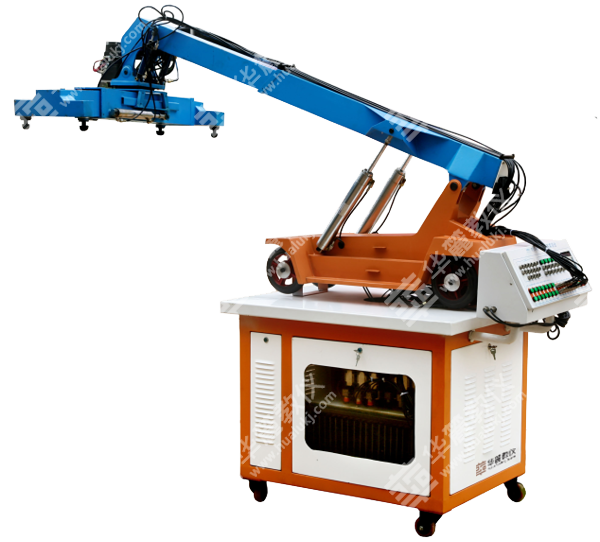

HLZT-A正面吊實訓臺
瀏覽量:


正面吊是機電液一體化的起吊裝載設備,它廣泛應用于吊裝作業中。具有使用范圍廣、操作方便、適用性強等優點,通過實訓可使學生了解工程機械設備的設計及工作原理,并引導其創新設計的積極思維,培養其綜合設計能力和實踐動手能力,是液壓傳動與控制實驗室理想的綜合創新性實驗裝備。

實驗項目內容:
1
.液壓傳動及元部件結構與工作原理觀摩、拆裝實驗。
1)機械部件的測繪與分析。
2)液壓控制系統原理的學習與分析。
2
.正面吊操作控制實驗:
1)起吊作業:起吊集裝箱時,根據集裝箱長度位置,將起吊橫梁長度伸縮調整,同時繞中心旋轉定位。
2)提升作業:固定好集裝箱后,將起吊主臂抬起,吊起集裝箱。
3)前后伸縮作業:吊起集裝箱后,將主臂伸出或縮回。
4)集裝箱旋轉定位作業:吊起集裝箱后,將橫梁繞回轉中心旋轉,將集裝箱定位。
5)返回:放好集裝箱,松開起吊鉤,將橫梁與主臂復位。
3
PLC自動控制操作實驗。
4
PLC可編程控制訓練。
以上實驗項目可由各個學校根據教學內容和實際情況安排。

主要技術特點:

1.   實驗臺為臺式結構,按實物比例縮小,集液壓、機械、電氣、PLC控制于一體。

2.   實訓臺能模擬正面吊的吊裝作業:主吊臂除上、下抬臂外,還可以前后伸縮,增加吊裝范圍,橫吊桿除長度可以伸縮外,還可以圍繞中心旋轉,適用于物件定位吊裝。

3.   電氣操作控制盒可實現手動與PLC自動控制,液壓站放置于液壓臺下面。整體結構緊湊協調,美觀大方,牢固性能強,可供6-8人實驗。

4.   所用的液壓元器件全部是采用工業產品,使學生實驗時操作感受真實,油管采用高壓管,壓力可達7MPa,鈑金件用經過噴塑防腐處理的冷扎鋼板制作。

主要配置及技術參數:
1
.電機:液壓專用電機 電壓:380V功率:1.5kW  轉速:1420r/min
2
.油泵:變量葉片泵額定壓力:7Mpa   額定排量:8ml/r
3
.工作電壓:380V220V,額定功率:1.8KW 對地漏電電流超過30mA自動切斷電源。電器控制采用直流24V,過壓保護。
4
.外形尺寸:(1)工作臺尺寸:1000×800×800mm
2)實訓臺尺寸:2000×800×1800mm
3)吊臂伸縮長度:300mm
4)橫梁伸縮長度:200mm

5. 實訓臺重量:135Kg
