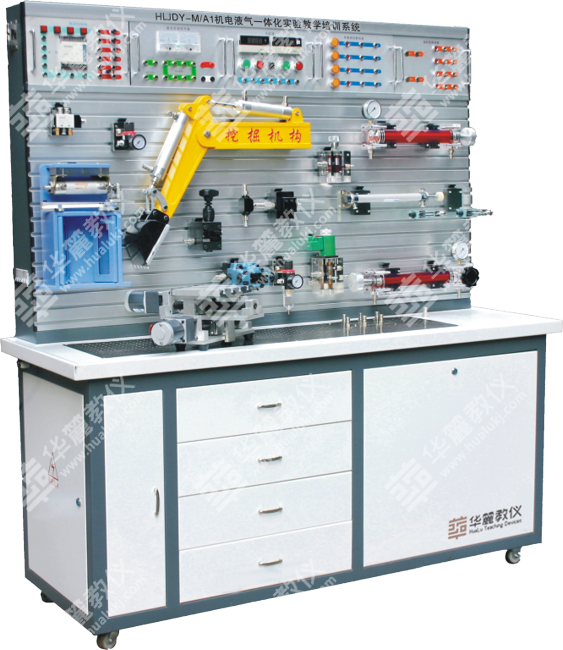

該實驗臺以挖掘機構為載體，綜合應用軟件編程，電氣設計，PLC數控編程，運動控制，邏輯控制，電機驅動等開展機電液（氣）一體化系列實驗。是高等院校開設機電液氣一體化驗證性、綜合性和設計性實驗，培訓工程實踐能力的模塊化實驗教學培訓系統。
實驗項目內容：
1、機電液一體化實驗：
◎壓力控制回路
◎速度控制回路
◎方向控制回路
◎順序動作控制回路
◎同步動作控制回路
2、機電氣一體化實驗:
◎壓力控制回路
◎速度控制回路
◎往復運動控制回路
◎多缸順序動作控制回路
◎邏輯控制回路
3、機電一體化實驗:
◎基本電器控制實驗
◎PLC編程演示實驗
◎機電液氣一體化實驗
4、回路PLC控制編程訓練與在線驗證實驗
5、學習繼電器、PLC控制方式、軟件控制
方式及氣控氣的控制方式
主要技術特點：

1.      實驗臺采用2mm厚冷軋鋼板做基礎穩固，鋼度大。安裝臺面采用T型槽鋁合金結構制制，A1型為單面模塊化安裝結構。A2型為雙面安裝結構，不同配置，一機多用。

2.      配置低噪聲液壓泵和靜音空氣壓縮機。

3.      配置PLC，控制電機等，可實現機電控制，機電液控制，機電氣控制。

4.      實驗結合工業生產緊密，實踐性強。

5.      實驗臺設安全防護措施，運行安全可靠。

主要配置及技術參數：

該實驗臺實驗閥可選透明閥及實物閥！

HLJDY-A1單面型：

1、變量葉片泵組：

型 號  ：1HP+VP1-12-70     額定壓力 ：  7MPa     流    量 ：12L/min (0.35Mpa 1800r/min時)

轉 速  ：1390r/min             額定功率：  0.75KW      電    源 ：   380V/50Hz

實驗壓力： ≤1Mpa

2．氣泵電機組 ：

電  源 ： 220V                   功  率 ：550W          最高壓力 ：0.75MPa

噪  聲 ：≤58 DB（A）    容  積 ： 22L            額定排氣量：3.3m³/H

3、風冷卻器：壓力1.4 MPa   流量20L    功率 65W

4、蓄能器：容積0.63L      壓力10MPa

5、油箱容積：40L

6、A1外形尺寸： 1580×550×1680mm

7、A1實驗臺重量： 118KG

HLJDY-A2雙面型：

1、A2外形尺寸： 1530×850×1680mm

2、A2實驗臺重量： 150KG
