起重機是工程機械設備中應用最多的設備，它廣泛應用于吊裝作業中，具有操作方便、綜合適用性強等優點。通過實訓引導學生進行創新設計積極思維。培養其綜合設計能力和實踐動手能力。是液壓傳動與控制實驗室理想的綜合創新性實驗設備。

實驗項目?jī)?nèi)容：
1、液壓傳動及元部件結構和工作原理觀摩、拆裝實驗。
（1）機械部件的測繪與分析。
（2）液壓控制部分系統原理的學習與分析。
2、起重機演示控制實驗：
（1）主臂抬起、降低控制操作實驗；
（2）主臂伸出、縮回控制操作實驗；
（3）吊鉤上、下運動控制操作實驗；
（4）主臂旋轉控制操作實驗；
（5）復位。
3、PLC自動控制操作實驗。
4、PLC可編程控制訓練。
以上實驗項目可由各個學校根據教學內容和實際情況安排。

主要技術特點：

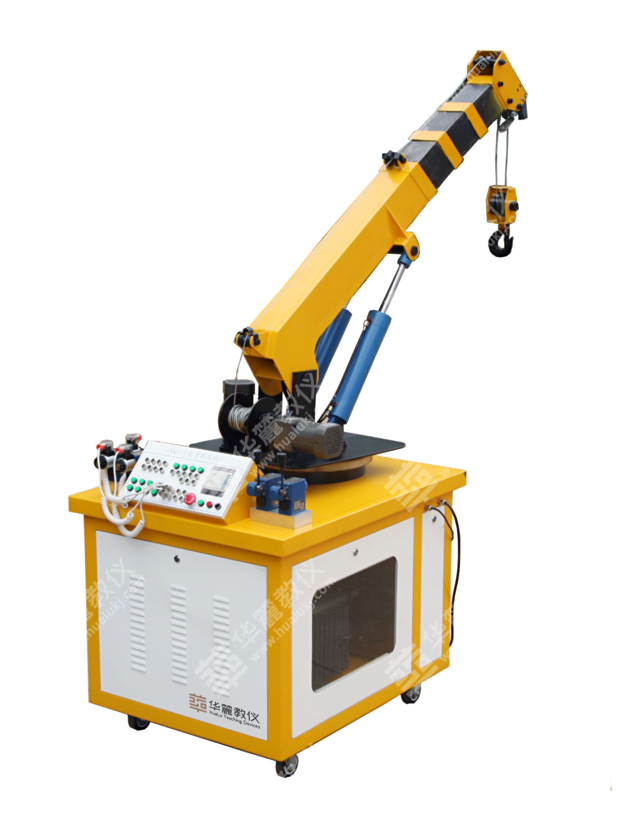

1.      實驗臺為臺式結構，按實物比例縮小，主臂為三級結構，集液壓、機械、電氣控制于一體。

2.      實驗臺可以模擬起重機的起重作業：主臂抬起、降低運動，主臂伸出、縮回運動，主臂左右旋轉運動，吊鉤上下運動等。

3.      電氣操作控制板與液壓站放置于液壓臺下柜內，整體結構緊湊、協調、布局美觀大方，實用性強，可供4-6人實驗。

4.      所用的液壓元器件全部是采用工業產品，使學生實驗時操作感受真實。油管采用高壓管，壓力可達7MPa。金屬件采用經噴塑防腐蝕處理的冷扎鋼板、鑄鋼件及合金材料制作。

主要配置及技術參數：

1.      電機：液壓專用電機電壓：380V 50Hz 功率：1.5kW
轉速：1420r/min。

2.      油泵：變量葉片泵額定排量：8ml/r額定壓力：7MPa

3.      主臂伸出級數：3級每級伸出長度：120mm，伸出總長：360mm。

4.      工作電源：380V/220V 50Hz，額定功率：1.8Kw 帶有三相漏電與過載保護裝置，對地漏電電流為30mA時自動斷電，電氣控制電壓DC24V。

5.      外形尺寸：（1）工作臺尺寸：950×650×800mm；

（2）實驗臺尺寸：1980×780×2100mm。

6.      實驗臺重量：165Kg
